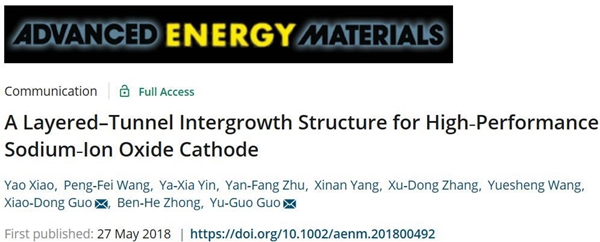

近日，beat365新能源材料與器件課題組郭孝東副教授與中科院郭玉國研究員合作，在鈉離子電池研究方面取得重大進展，相關研究成果“A Layered–Tunnel Intergrowth Structure for High-Performance Sodium-Ion Oxide Cathode”發表于國際頂級期刊《Advanced Energy Materials》 (影響因子16.721)上。該論文第一作者為beat3652016級博士研究生肖遙，beat365為改論文的第一單位。
由于全球分布廣泛的鈉資源以及價格低廉的鈉鹽成本，鈉離子電池有望應用于未來大規模儲能領域。層狀過渡金屬氧化物NaTMO2正極材料是目前最有希望實現商業化的正極材料之一。NaxMnO2正極材料因其只含有地球豐度高的元素并擁有高理論容量成為研究熱點，當0.22 < x < 0.44為隧道結構; 0.44 < x < 0.66為層狀?隧道復合結構; 0.66 < x < 1為層狀結構。 p2型na0.7MnO2正極材料理論容量可高達182.0mAhg?1，但是由于材料中Mn3+含有高自旋的t2g3eg1電子態結構會發生姜泰勒晶格畸變效應使材料循環穩定性大幅度降低；而且因其狹窄的二維鈉離子擴散通道的限制作用，其倍率性能也會受到嚴重的影響。與此相比，隧道結構Na0.44MnO2正極材料具有較好的結構穩定性以及可供鈉離子快速擴散的較大S型通道，所以具有優異的循環穩定性和倍率性能。但是其較低的理論比容量 (121.4 mAhg?1) 嚴重影響了實際應用。如何將上述兩類材料有機的結合起來，同時發揮兩者的優勢以及深入分析其協同作用機理就顯得尤為重要。
因此，課題組研究人員通過合理的結構調制策略設計出了一種層狀隧道共生結構的高性能鈉離子電池正極材料。此類材料不僅繼承了Na0.7MnO2正極材料高容量的優勢，其相應的電極在0.2C下能夠發揮198.2mAhg?1的比容量而且相應的能量密度能達到520.4 Whkg?1，并保留了隧道結構Na0.44MnO2正極材料的優異的循環穩定性和倍率性能。同時，共生材料所具有的獨特結構結合各種先進表征手段得到驗證，兩種結構協同作用的深層次機理也通過電化學方法結合原位XRD等手段進行了詳細并深入的分析。本工作提出的結構設計策略和二元協同效應可以進一步推廣到其他正極材料體系研究中，這為未來開發高性能鈉離子電池正極材料和推進鈉離子電池實用化奠定了基礎。

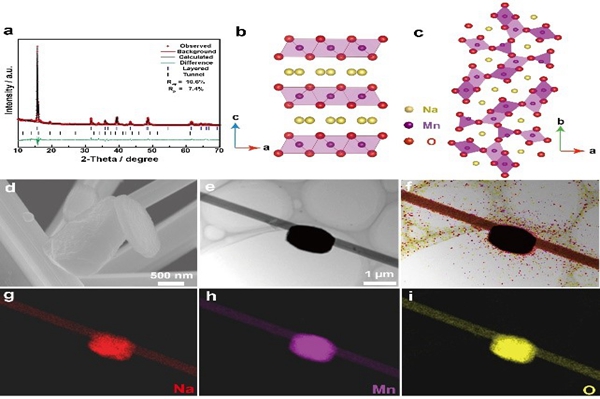

圖1. a) 層狀-隧道共生結構的XRD精修譜圖。b, c) 層狀和隧道結構的晶體結構示意圖。d) 層狀-隧道共生結構的SEM圖。e-i) 層狀-隧道共生結構的TEM圖以及相應的Na，Mn和O的TEM-EDS圖。

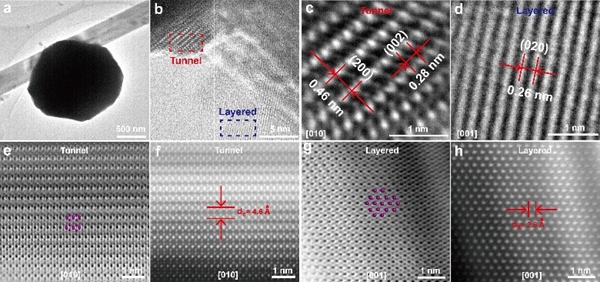

圖2. a-b) 層狀-隧道共生結構的TEM圖（不同放大倍數）。c-d) 層狀-隧道共生結構的HR-TEM圖（不同位置）。e-f) 隧道結構在[010]帶軸的ABF-STEM和HAADF-STEM圖。g-h) 層狀結構在[001]帶軸的ABF-STEM和HAADF-STEM圖。

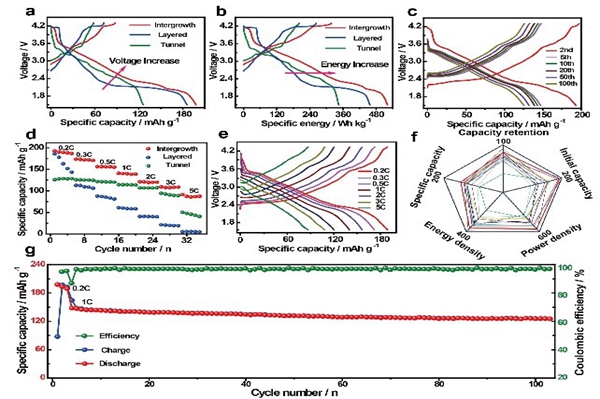

圖3. a-b) 層狀, 隧道, 與層狀隧道共生電極的比容量以及比能量曲線對比。c) 層狀隧道共生電極的不同循環次數的恒流充放電曲線。d) 層狀, 隧道, 與層狀隧道共生電極的倍率性能對比。e) 層狀隧道共生電極的不同倍率的恒流充放電曲線。f) 從性能的各個方面與已報道的正極進行對比。g) 層狀隧道共生電極在1C下的循環性能。

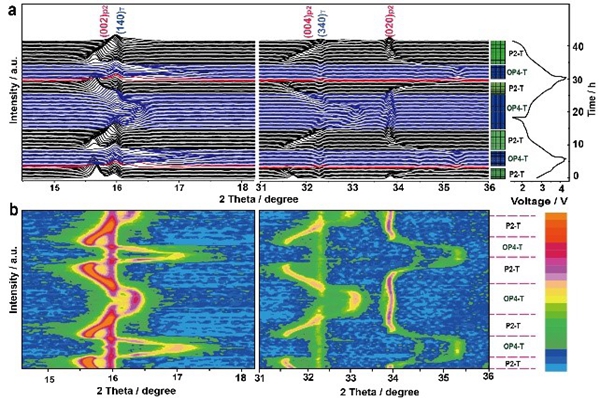

圖4. a, b) 層狀-隧道共生結構電極在C/10電流密度下進行充放電的原位XRD圖以及相應的二維等高線圖。
原文鏈接：
https://onlinelibrary.wiley.com/doi/abs/10.1002/aenm.201800492
吳振國 供稿
李天友 審核
高敏 編輯
beat365
2018年6月7日
